Рабочие процессы и экологическая безопасность автомобильных двигателей

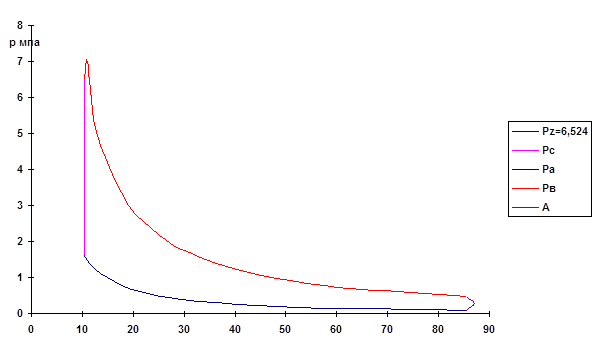

Рис.1. Индикаторная диаграмма.

4. ДИНАМИЧЕСКИЙ РАСЧЕТ ДВИГАТЕЛЯ .

Кинематика кривошипно-шатунного механизма .

Sn= (R+a)- ( R cos.a+acos.b)= R[(1+1/l)-( cos.b+1/l cos.b)] , где l =R / a , тогда Sn= R[(1+ l/4)-( cos.a+ l/4 cos.2a)] , если a=180ото Sn=S - ходу поршня , тогда : 75 = R[(1+l/4)-(-1+l/4)] ; 75 = R[1.0625+0.9375] ; 75 = 2R Þ R = 75/2 = 37.5 мм.=0,0375 м.

l=R/Lш Þ Lш = R/l= 37,5/0,25 = 150 мм.=15 см. т.к. l= 0,25

Находим скорость поршня и ускорение в зависимости от угла поворота кривошипа :

Vп= dSn/dt = Rw( sina + l/2sin2a) , jn= d2Sn/dt = Rw2(cosa + lcos2a) ,

Угловую скорость найдем по формуле : w = pn/30 = 3,14*5400/30 = 565,2 рад/с .

ТАБЛИЦА 4 Числовые данные определяющие соотношения :

1- ( sina + l/2sin2a) ; 2- (cosa + lcos2a)

Подставив эти значения в формулы скорости и ускорения и подсчитав результаты занесем их в таблицу 5.

ТАБЛИЦА 5. Скорость поршня при различных углах поворота кривошипа.(м/с)

ТАБЛИЦА 6. Ускорение поршня при различных углах поворота кривошипа .
